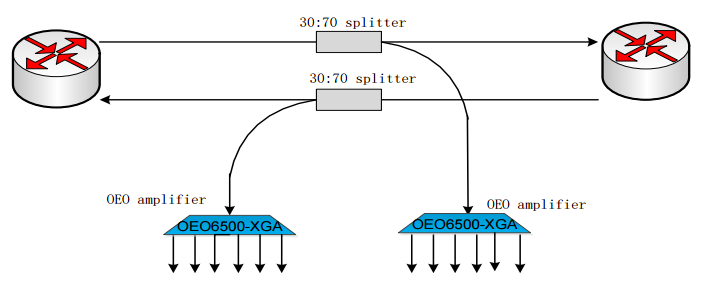

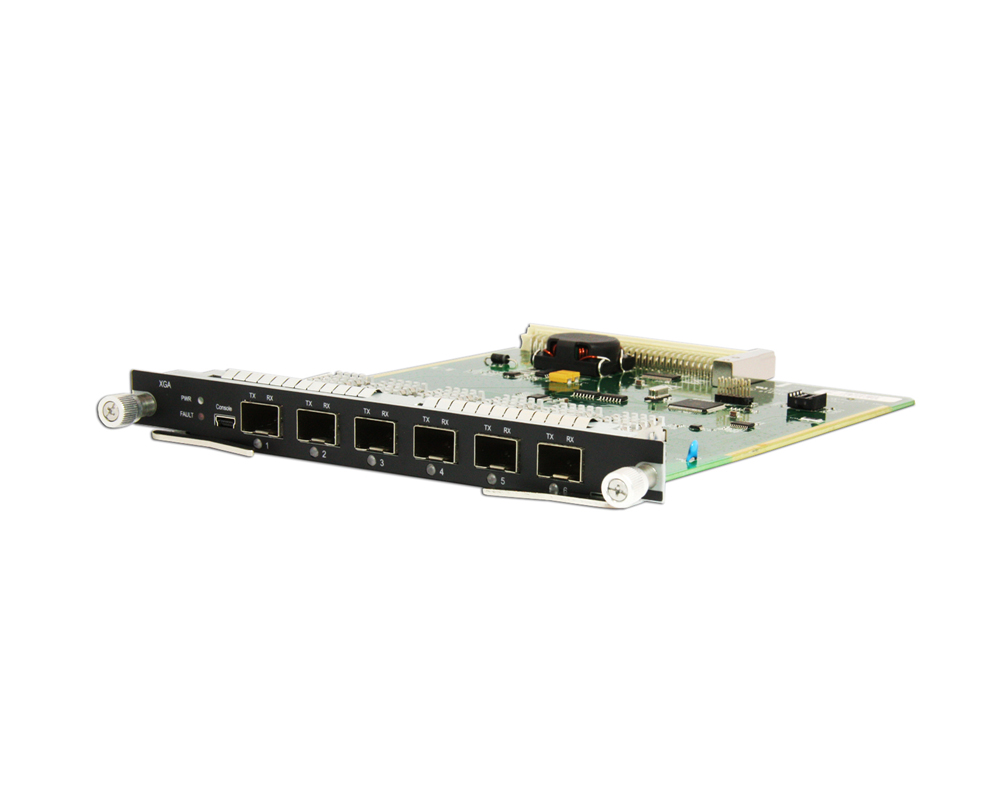

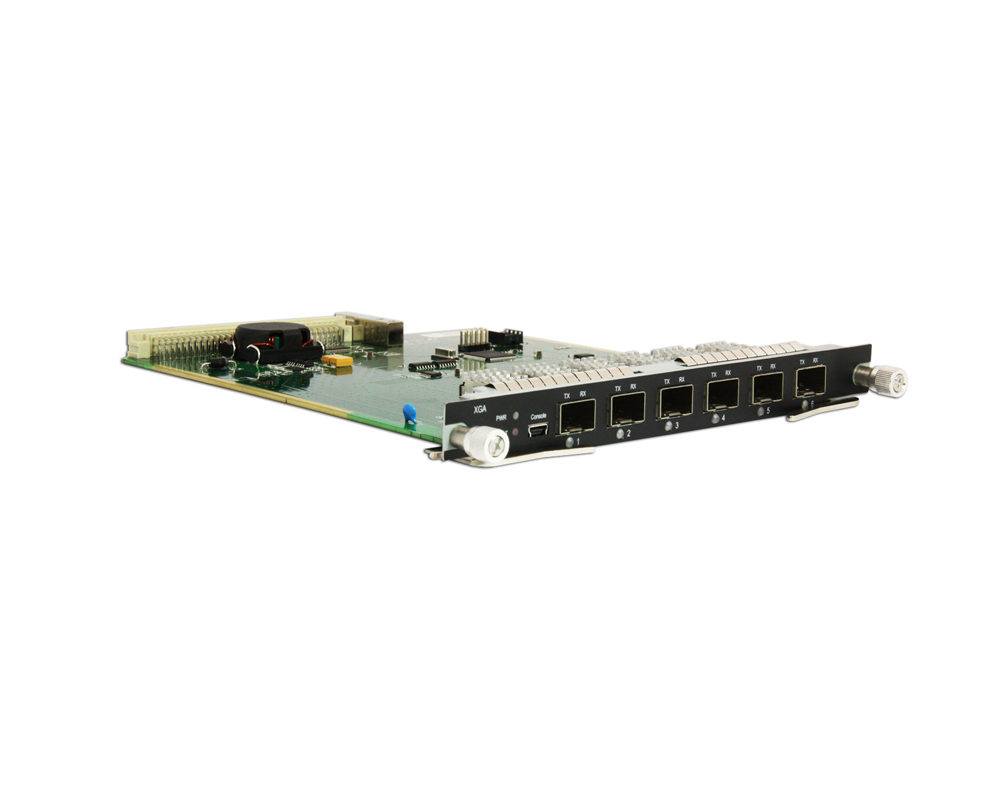

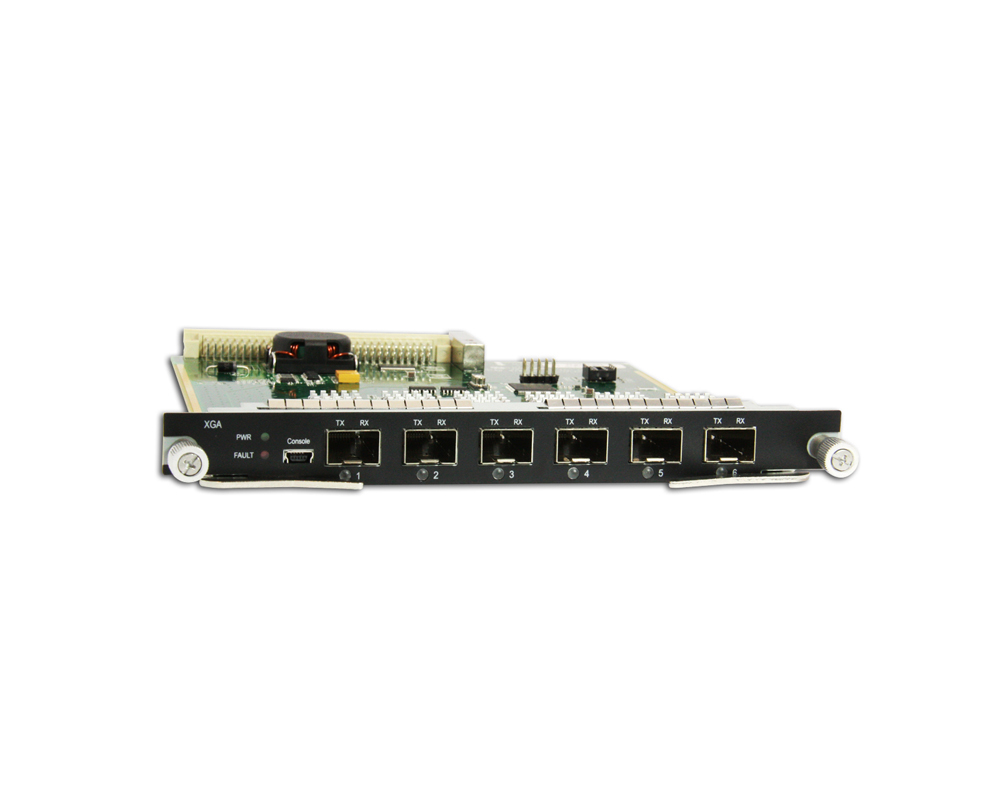

OEO6500-XGA是我公司推出的光纤链路波长转换(信号放大)设备。它采用光-电-光的转换原理使光信号再生,从而实现光信号的再生放大和波长转换,OEO6500-XGA单板将最多6 路10Gbit/s 速率范围内任意协议的业务信号进行OEO(光-电-光)放大。
OEO6500-XGA是我公司推出的光纤链路波长转换(信号放大)设备。它采用光-电-光的转换原理使光信号再生,从而实现光信号的再生放大和波长转换,OEO6500-XGA单板将最多6 路10Gbit/s 速率范围内任意协议的业务信号进行OEO(光-电-光)放大。
特性 |
描述 |
基本功能 |
实现6路10Gbit/s速率信号的OEO(光-电-光)放大 |
业务类型 |
10GE LAN:以太网业务,速率为10.31Gbit/s; 10GE WAN:以太网业务,速率为9.95Gbit/s; STM-64:SDH业务,速率为9.95Gbit/s; OTU2:OTN业务,速率为10.71Gbit/s; OTU2v:OTN业务,速率为11.1Gbit/s. |
编码方式 |
NRZ |
告警与性能监测 |
提供以下监测功能:激光器偏置电流监测、激光器工作温度的监测、光功率监测等 |
中继功能 |
OEO6500-XGA单板可实现6路10Gbit/s速率信号的中继 |
环回 |
支持 |
ALS |
当RX侧接收不到光信号时,将关闭TX侧的激光器以避免激光对人体的伤 害。光口无光的自动关断功能。 |
接口模块 |
光口SFP+模块,10G速率 |
指标 |
模块类型:10Gbps |
|||
传输距离 |
~0.3 km |
~10 km |
~40 km |
~80 km |
激光器类型 |
VCSEL |
DML |
EML |
EML |
中心波长 |
840~860 nm |
1290~1330 nm |
1530~1565 nm |
1530 ~ 1565 nm |
最大光谱带宽 |
1 nm |
1 nm |
1 nm |
1 nm |
边模抑制比 |
- |
30 dB |
30 dB |
30 dB |
平均输出功率 |
-7~-1 dBm |
-6~-1 dBm |
-1~2 dBm |
0~4 dBm |
消光比 |
> 3 dB |
> 6 dB |
> 8.2 dB |
> 9 dB |
接收类型 |
PIN |
PIN |
PIN |
APD |
最小负载 |
-3 dBm |
0 dBm |
-9 dBm |
-9 dBm |
接收灵敏度 |
< -10 dBm |
< -16 dBm |
< -16 dBm |
<-24 dBm |
最大色散容限 |
n.a. |
35 ps/nm |
800 ps/nm |
1600 ps/nm |
光通道代价 |
1 dB |
1 dB |
1 dB |
2 dB |
最大回损值 |
-27 dB |
-27 dB |
-27 dB |
-27 dB |
